MTCON-JPT-Gewinkelt 4th Gen
Die neuen gewinkelten MTCON JPT Steckverbinder in moderner Einpresstechnik sind in verschiedenen Ausführungen und Farben erhältich, kompatibel zu marktüblichen wire-Steckverbindern.
PRODUKTSPEZIFIKATION
- BK = Schwarz
- BU = Blau
- GY = Grau
- YE = Gelb
- GN = Grün
- PK = Pink
- BN = Braun
Technische Daten
| A | B | C | D | E | Abmaße | Art.-Nr. |
|---|---|---|---|---|---|---|
| 18,7 | 12,2 | 26,8 | 18,8 | 4,25 | 6-polig | 400119A |
| 18,7 | 12,2 | 26,8 | 23,8 | 4,25 | 9-polig | 400219A |
| 18,7 | 12,2 | 26,8 | 28,8 | 4,25 | 12-polig | 400319A |
| 18,7 | 12,2 | 26,8 | 33,8 | 4,25 | 15-polig | 400419A |
| 18,7 | 12,2 | 26,8 | 38,8 | 4,25 | 18-polig | 400519A |
| 18,7 | 12,2 | 26,8 | 43,8 | 4,25 | 21-polig | 400619A |

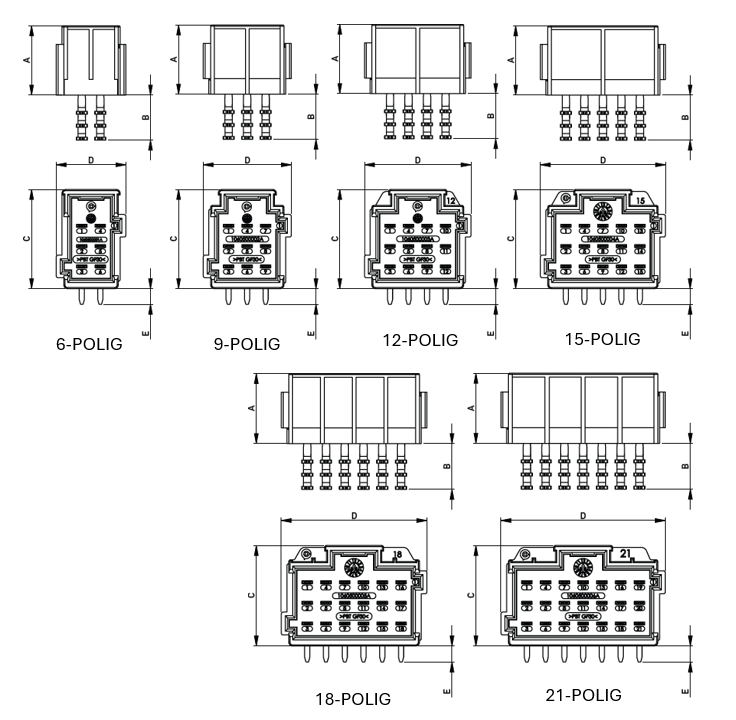

Masszeichnungen
Maßzeichnung A-E in mm
