MTCON-JPT-Steckverbinder 2nd Gen
Die MTCON board-Steckverbinder in moderner Einpresstechnik sind in verschiedenen Ausführungen und Farben erhältich, kompatibel zu marktüblichen wire-Steckverbindern.
PRODUKTSPEZIFIKATION
- BK = Schwarz
- BU = Blau
- GY = Grau
- YE = Gelb
- GN = Grün
- PK = Pink
- BN = Braun
Technische Daten
| A | B | C | D | Abmaße | Art.-Nr. |
|---|---|---|---|---|---|
| 18,7 | 4,65 | 26,8 | 18,8 | 6-polig | 400110A |
| 18,7 | 4,65 | 26,8 | 23,8 | 9-polig | 400210A |
| 18,7 | 4,65 | 26,8 | 28,8 | 12-polig | 400310A |
| 18,7 | 4,65 | 26,8 | 33,8 | 15-polig | 400410A |
| 18,7 | 4,65 | 26,8 | 38,8 | 18-polig | 400510A |
| 18,7 | 4,65 | 26,8 | 43,8 | 21-polig | 400610A |

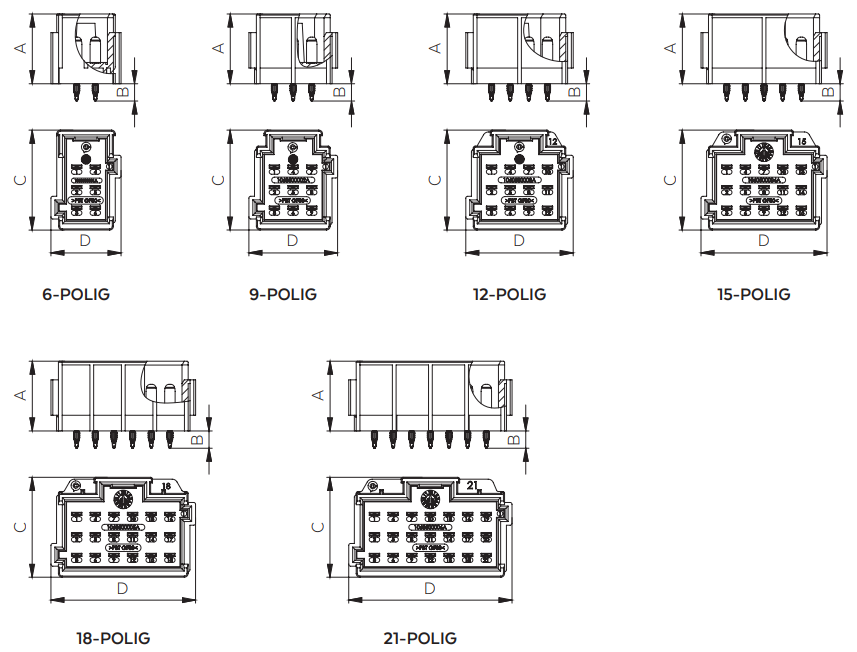

Masszeichnungen
Maßzeichnung A-D in mm
