MTCON-MCPIN-Steckverbinder
Die MTCON MCPIN-Steckverbinder in moderner Einpress-, THT-Technik sind in verschiedenen Ausführungen und Farben erhältich, kompatibel zu marktüblichen wire-Steckverbindern.
PRODUKTSPEZIFIKATION
- Blau = BU
- Grün = GN
- Braun = BN
- Violett = VI
Technische Daten
| A | B | C | D | Codierung | Abmaße | Art.-Nr. |
|---|---|---|---|---|---|---|
| 25,9 | 4,65 | 27,5 | 46,5 | COD-A | 36-polig | 403200ABNA |
| 25,9 | 4,65 | 27,5 | 46,5 | COD-B | 36-polig | 403200AVIB |
| 25,9 | 4,65 | 27,5 | 46,5 | COD-C | 36-polig | 403200AGNC |
| 25,9 | 4,65 | 27,5 | 46,5 | COD-D | 36-polig | 403200ABUD |

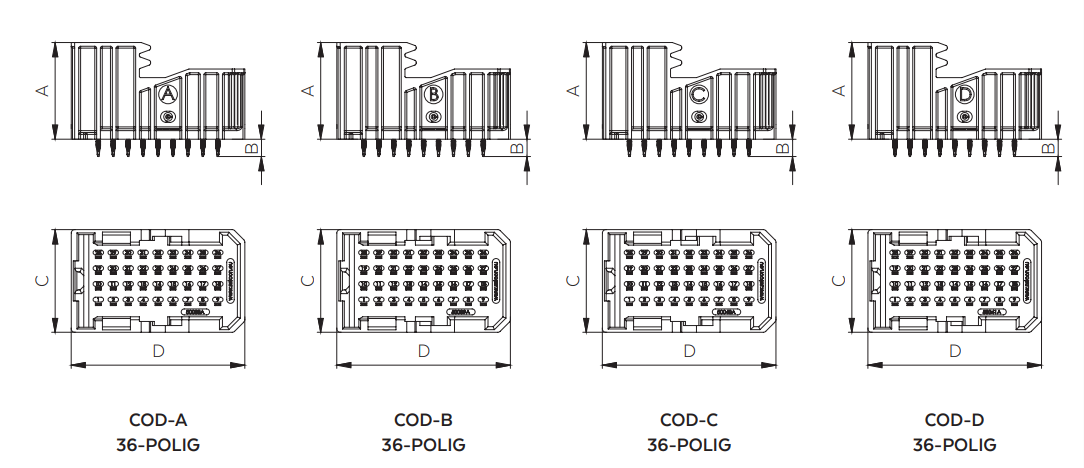

Masszeichnungen
Maßangaben A–D in mm
