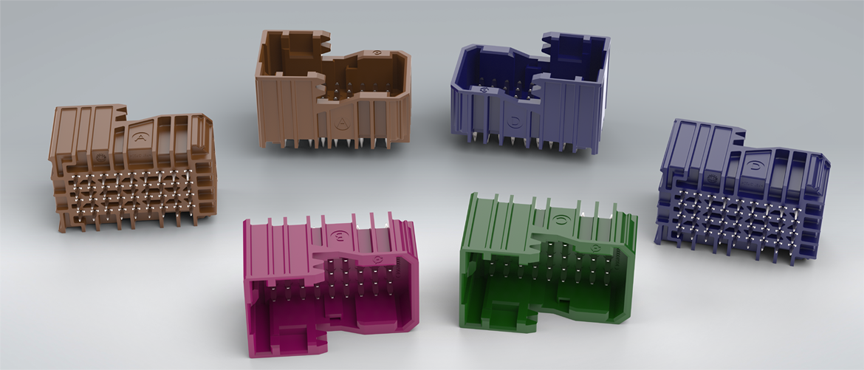

MTCON-MCPIN-Steckverbinder 2nd Gen
Die MTCON board-Steckverbinder in moderner Einpresstechnik sind in verschiedenen Ausführungen und Farben erhältich, kompatibel zu marktüblichen wire-Steckverbindern.
PRODUKTSPEZIFIKATION
- Schwarz = BK
- Grau = GY
- Blau = BU
- Grün = GN
- Braun = BN
- Violett = VI
Technische Daten
| A | B | C | D | Codierung | Abmaße | Art.-Nr. |
|---|---|---|---|---|---|---|
| 25,9 | 4,65 | 2,75 | 46,5 | COD-A | 36-polig | 403210ABNA |
| 25,9 | 4,65 | 2,75 | 46,5 | COD-B | 36-polig | 403210AVIB |
| 25,9 | 4,65 | 2,75 | 46,5 | COD-C | 36-polig | 403210AGNC |
| 25,9 | 4,65 | 2,75 | 46,5 | COD-D | 36-polig | 403210ABUD |

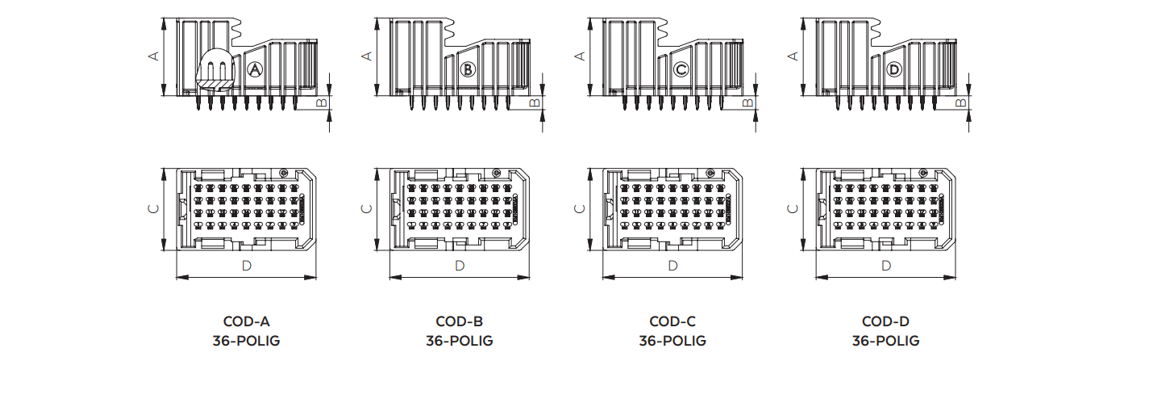

Masszeichnungen
Maßangaben A–D in mm
