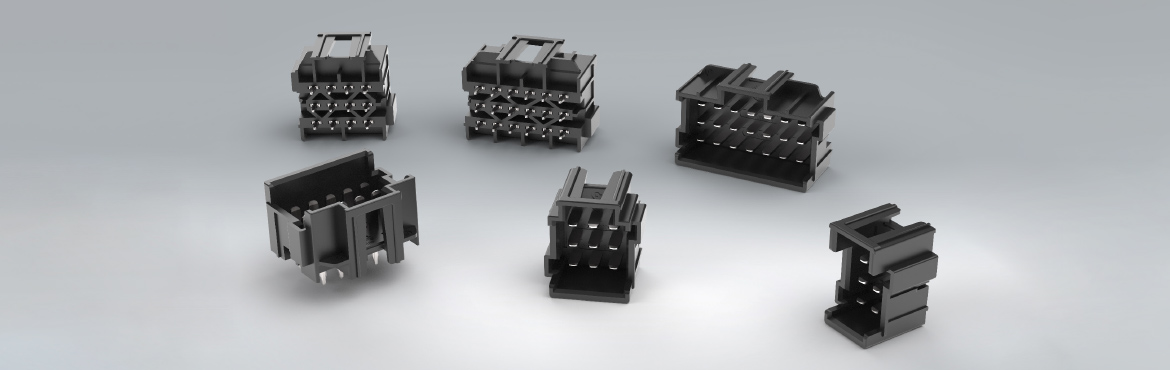

MTCON-JPT-Steckverbinder 2nd Gen
Die MTCON board-Steckverbinder in moderner Einpresstechnik sind in verschiedenen Ausführungen und Farben erhältich, kompatibel zu marktüblichen wire-Steckverbindern.
PRODUKTSPEZIFIKATION
- BK = Schwarz
- BU = Blau
- GY = Grau
- YE = Gelb
- GN = Grün
- PK = Pink
- BN = Braun
Technische Daten
| A | B | C | D | Polzahl | Art.-Nr. |
|---|---|---|---|---|---|
| 14,5 | 4,7 | 11,1 | 14,85 | 2-polig | 405010A |
| 14,3 | 4,65 | 19,38 | 15,8 | 4-polig | 405110A |
| 14,3 | 4,65 | 19,38 | 20,8 | 6-polig | 504210A |
| 14,3 | 4,65 | 19,38 | 25,8 | 8-polig | 405310A |
| 14,3 | 4,65 | 19,37 | 30,8 | 10-polig | 405410A |
| 14,3 | 4,65 | 19,37 | 40,8 | 14-polig | 405510A |
| 14,3 | 4,65 | 19,37 | 50,8 | 18-polig | 405610A |
| 14,3 | 4,65 | 19,37 | 60,8 | 22-polig | 405710A |
| 14 | 44,85 | 16 | 56,5 | 22-polig (female) | 406710A |

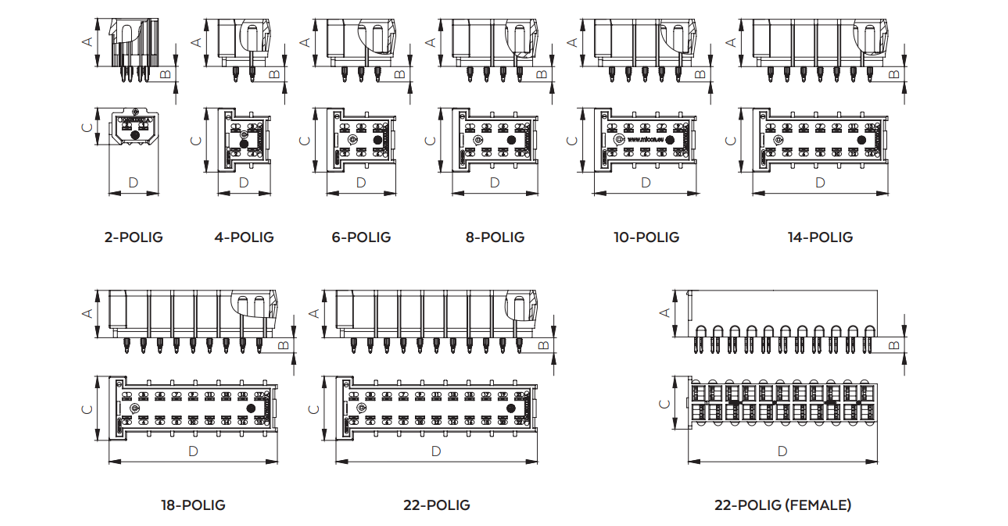

Masszeichnungen
Maßzeichnung A-D in mm
