Merkmale:

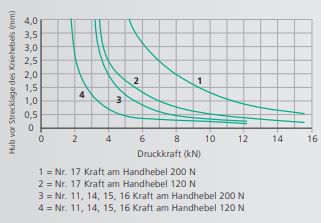

- Große Kraft am Hubende ( siehe Diagramm unten)
- Gehonte Bohrung und geschliffene Stößel sorgen für lange Lebensdauer und präzise Führung
Technische Daten
| Pressentyp | 14/14F |
|---|---|
| Pressenschieber-Typ | 11-60, 11F-50 |
| Nennkraft (kN) | 12 |
| Arbeitshub (A mm) | 60, 50 |
| Ausladung (C mm) | 86 |
| Arbeitshöhe (F mm) | 80-210 |
| Stößelbohrung (Ø mm) | 10H7 |
| Drehwinkel | 125° |
| Max. Gewicht Oberwerkzeug (kg) | 1,5/2,5/5 |
| Gewicht (Ca. kg) | 24 |
Masszeichnung
Sonderausführungen
- Vernickelte Ausführung gegen Aufpreis, Pressenständer, Gussteile und Tischplatte chemisch vernickelt, Stahlteile brüniert, Aluminiumteile eloxiert, geschliffene Bauteile blank
- Sonderlackierung RAL-Farben
- Sonder-Tischbohrungen und Sonder-Stößelbohrungen auf Anfrage
