Power Edge
Gewinkelt, massive Einpresstechnik, Pinanordnung vollflächig
Unsere Produktreihen 03.1.00XX.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit
PRODUKTSPEZIFIKATION
- Mit Gewinde oder Durchgangsbohrung erhältlich
- Hochstrom-Leiterplattenanschluss
- Anschluss 90°
- z.B. zum Anschluss von Hochstromrelais, Kabelschuhen und sonstiges
- RoHS konform
Technische Daten
| A | B | C | D | E | F | G | H | Polzahl/Bohrbild | Gewicht [in g] | Artikelnummer | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 11 | 17,5 | 3 | 3.5 | 5 | 4 | 7 | 9/B1 | 3,98 | 03.1.0001 | |
| M4 | 11 | 17,5 | 3 | 3.5 | 5 | 5 | 9 | 16/B2 | 6.38 | 03.1.0002 | |
| M5 | 11 | 17,5 | 3 | 3.5 | 5 | 5 | 9 | 16/B2 | 6.15 | 03.1.0003 | |
| M6 | 17 | 23,5 | 3 | 3.5 | 8 | 8 | 13 | 25/B3 | 18,57 | 03.1.0004 | |
| M8 | 22 | 23.5 | 3 | 3.5 | 8 | 8 | 13 | 25/B3 | 17.44 | 03.1.0005 | |
| M10 | 28.5 | 28.5 | 3 | 3.5 | 10 | 10 | 16 | 36/B4 | 32,28 | 03.1.0006 | |
| Ø3.2 | 11 | 17,5 | 3 | 3.5 | 5 | 4 | 7 | 9/B1 | 03.1.0007 | ||
| Ø4.2 | 11 | 17,5 | 3 | 3.5 | 5 | 5 | 9 | 16/B2 | 6.3 | 03.1.0008 | |
| Ø5.2 | 11 | 17,5 | 3 | 3.5 | 5 | 5 | 9 | 16/B2 | 6 | 03.1.0009 | |
| Ø6.2 | 17 | 23,5 | 3 | 3.5 | 8 | 8 | 13 | 25/B3 | 18.3 | 03.1.00010 | |
| Ø8.2 | 22 | 23.5 | 3 | 3.5 | 8 | 8 | 13 | 25/B3 | 16.7 | 03.1.00011 | |
| Ø10.2 | 28.5 | 28.5 | 3 | 3.5 | 10 | 10 | 16 | 36/B4 | 30.9 | 03.1.00012 |

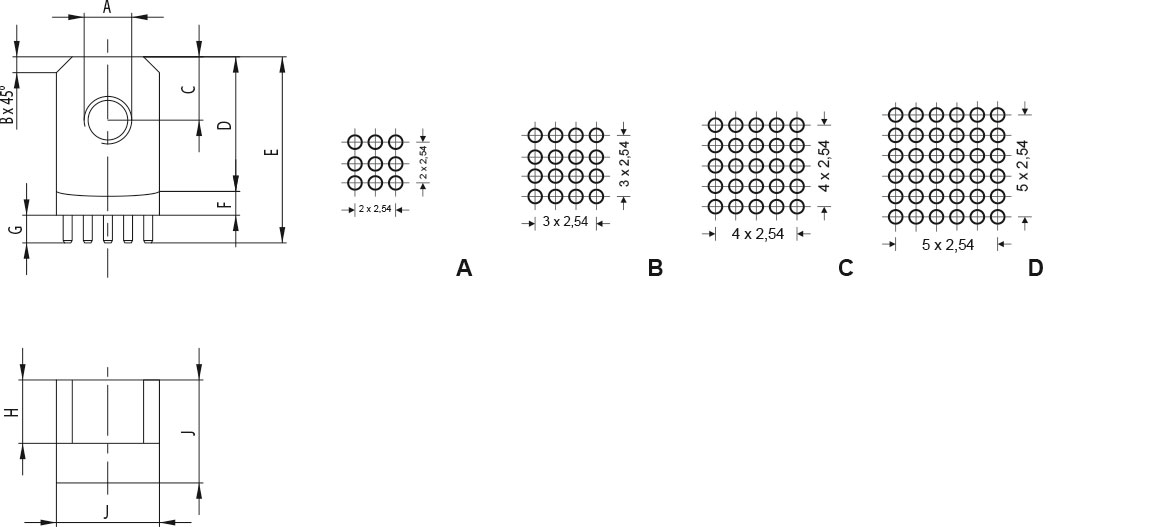

Masszeichnung
Maßangaben B-J in mm
