Power Edge

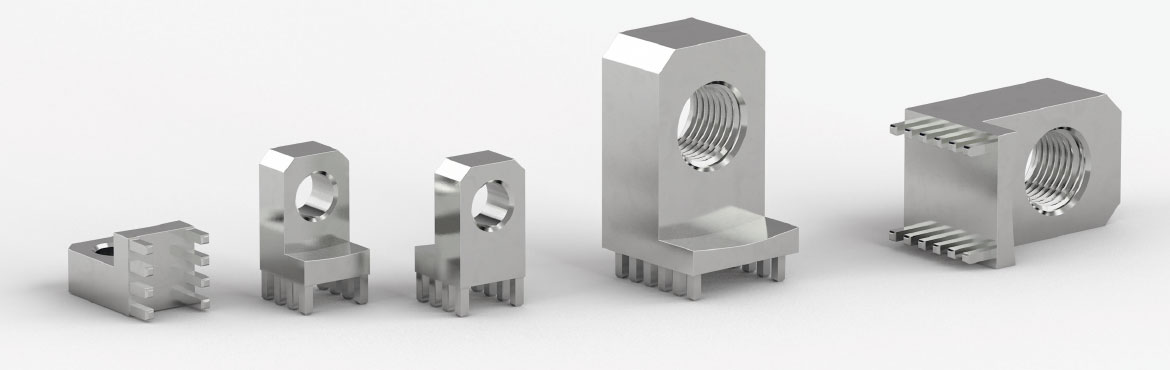

Gewinkelt, massive Einpresstechnik, Pinanordnung zweireihig
Unsere Produktreihen 03.2.00XX.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit.
PRODUKTSPEZIFIKATION
- Mit Gewinde oder Durchgangsbohrung erhältlich
- Hochstrom-Leiterplattenanschluss
- Anschluss 90°
- z.B. zum Anschluss von Hochstromrelais, Kabelschuhen und sonstiges
- RoHS konform
Technische Daten
| A | B | C | D | E | F | G | H | Polzahl/Bohrbild | Gewicht [in g] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 11 | 17,5 | 3 | 3,5 | 5 | 4 | 7 | 6/B1 | 3,87 | 03.2.0001 |
| M4 | 11 | 17,5 | 3 | 3,5 | 5 | 5 | 9 | 8/B2 | 6.08 | 03.2.0002 |
| M5 | 11 | 17,5 | 3 | 3,5 | 5 | 5 | 9 | 8/B2 | 5,86 | 03.2.0003 |
| M6 | 17 | 23,5 | 3 | 3,5 | 8 | 8 | 13 | 10/B3 | 18.02 | 03.2.0004 |
| M8 | 17 | 23,5 | 3 | 3,5 | 8 | 8 | 13 | 10/B3 | 16,89 | 03.2.0005 |
| M10 | 22 | 28,5 | 3 | 3,5 | 10 | 10 | 16 | 12/B4 | 31,39 | 03.2.0006 |
| Ø3.2 | 11 | 17,5 | 3 | 3,5 | 5 | 4 | 7 | 6/B1 | 4 | 03.2.0007 |
| Ø4.2 | 11 | 17,5 | 3 | 3,5 | 5 | 5 | 9 | 8/B2 | 6.3 | 03.2.0008 |
| Ø5.2 | 11 | 17,5 | 3 | 3,5 | 5 | 5 | 9 | 8/B2 | 6.1 | 03.2.0009 |
| Ø6.2 | 17 | 23,5 | 3 | 3,5 | 8 | 8 | 13 | 10/B3 | 18.4 | 03.2.0010 |
| Ø8.2 | 17 | 23,5 | 3 | 3,5 | 8 | 8 | 13 | 10/B3 | 03.2.0011 | |
| Ø10.2 | 22 | 28,5 | 3 | 3,5 | 10 | 10 | 16 | 12/B4 | 31.5 | 03.2.0012 |

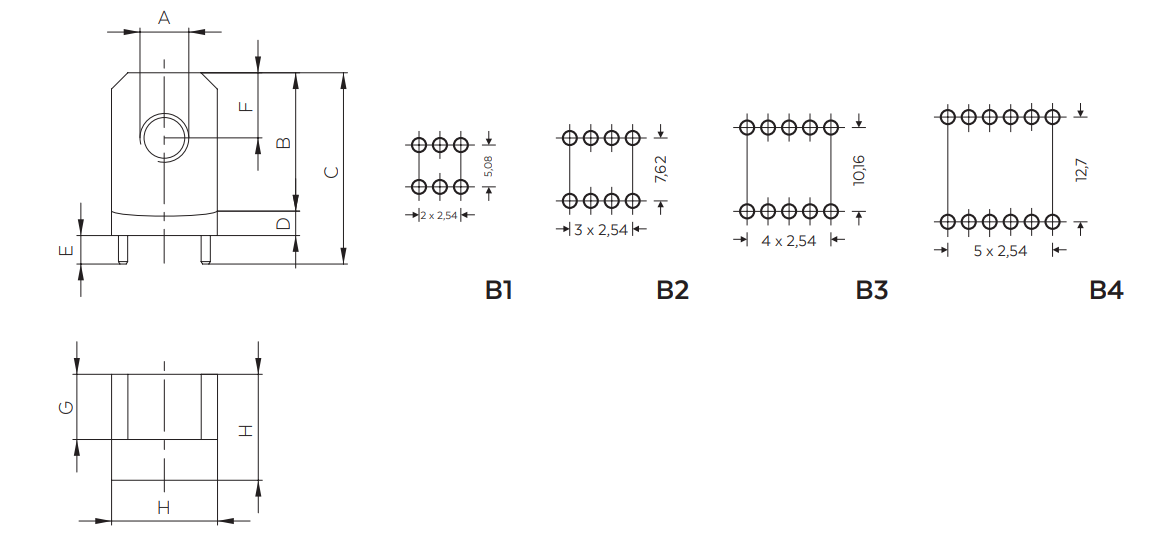

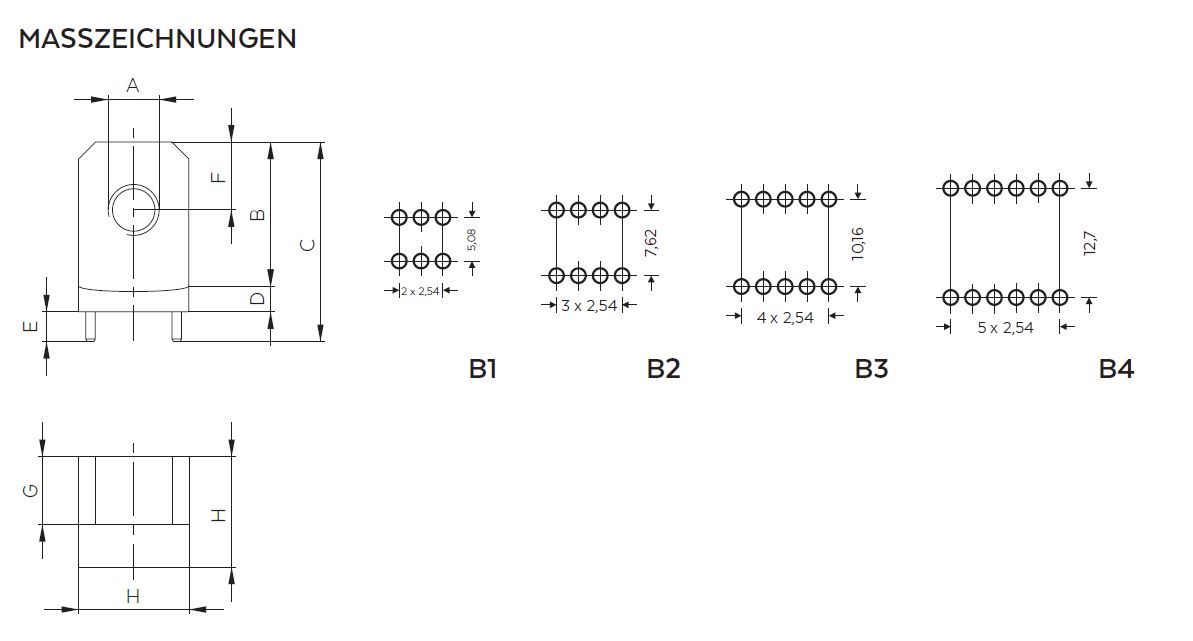

Masszeichnung
Maßangaben B-J in mm
