    • POWER EDGE U-Shape

    Gewinkelt, massive Einpresstechnik, Pinanordnung vollflächig

    Unsere Produktreihen 03.1.00XX.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit.

    PRODUKTSPEZIFIKATION

    • z.B. zum Anschluss von Hochstromrelais, Kabelschuhen und sonstiges
    • Als Befestigungselement zur Montage an Gehäusen etc.
    • Einfache Verarbeitung des Montagebolzen durch U-Profil
    • Hochstrom-Leiterplattenanschluss
    • Anschluss 90°
    • Ausgleich von größeren Höhentoleranzen möglich
    • kundenspezifische Änderungen auf Anfrage
    • RoHS konform
    Stellen Sie eine
    unverbindliche
    Anfrage

    Technische Daten

    A B C D E F G H Polzahl/Bohrbild Gewicht [in g] Artikel­nummer
    Ø5.2 32 39,5 4 3,5 10 5 13 25/B1 21.62 03.1.0021
    Ø8.2 35 42.5 4 3.5 10 5 16 36/B2 29,13 03.1.0018
    Ø10.2 37 44.5 4 3.5 13 5 16 36/B 27,73 03.1.0017

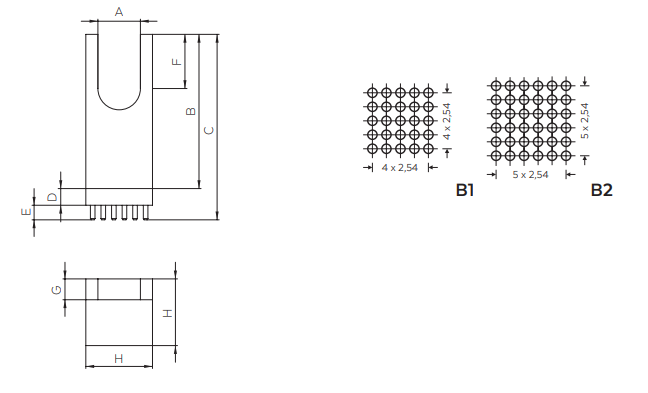

    Masszeichnung

    Maßangaben B-H in mm
