Power Socket SMD
INNENGEWINDE durchgehend
Unsere Produktreihen 02.6.00XX.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit.
PRODUKTSPEZIFIKATION
- SMT Löten
- zur vollautomatischen Bestückung geeignet
- UNC-Gewinde oder kundenspezifische Änderungen auf Anfrage
- Zur Befestigung von Kabelschuhen auf Leiterplatte
- RoHS konform
Technische Daten
| A | B | C | D | E | F | Artikelnummer |
|---|---|---|---|---|---|---|
| M3 | 6 | 7,5 | Ø 7 | 1,5 | Ø 5,0 | 02.6.0066 |
| M4 | 7 | 8,5 | Ø 9 | 1,5 | Ø 6,0 | 02.6.0067 |
| M5 | 7 | 8,5 | Ø 9 | 1,5 | Ø 6,0 | 02.6.0068 |
| M6 | 11,5 | 13 | Ø 13 | 1,5 | Ø 9,0 | 02.6.0069 |
| M8 | 13,5 | 15 | Ø 13 | 1,5 | Ø 9,0 | 02.6.0070 |
| M10 | 17,5 | 19 | Ø 16 | 1,5 | Ø 12,0 | 02.6.0071 |

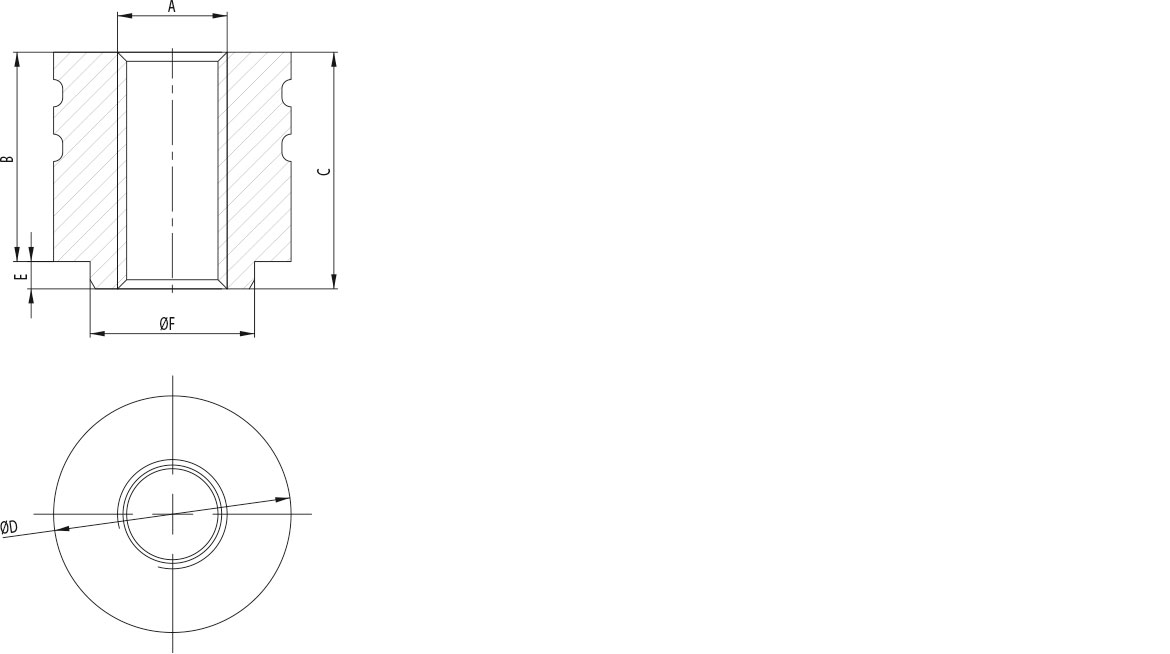

Masszeichnung
Maßangaben B-F in mm
