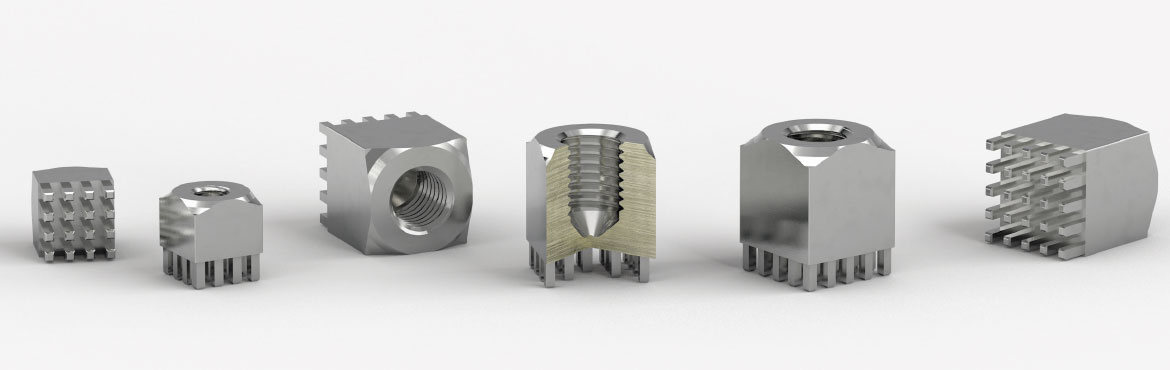

    • Power Socket

    Buchse mit Innengewinde, massive Einpresstechnik, Pinanordnung vollflächig

    Unsere Produktreihen 02.1.00XX.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit.

    PRODUKTSPEZIFIKATION

    • Hochstrom-Leiterplattenanschluss
    • UNC-Gewinde oder kundenspezifische Änderungen auf Anfrage
    • Zur Befestigung von Kabelschuhen, Midi- oder Mega-Fuse und sonstiges auf Leiterplatte
    • RoHS konform
    Stellen Sie eine
    unverbindliche
    Anfrage

    Technische Daten

    A B C D E F Polzahl/Bohrbild Gewicht [in g] Artikel­nummer
    M3 7 10,5 4 3,5 5 4/B0 1,41 02.1.0050
    M3 6 9,5 3,5 3,5 7 9/B1 2,58 02.1.0001
    M4 7 10,5 4 3,5 9 16/B2 4,89 02.1.0002
    M5 7 10,5 4 3,5 9 16/B2 4,64 02.1.0003
    M6 10,5 14 / 3,5 10 16/B2 7,89 02.1.0004
    M8 13,5 17 8 3,5 13 25/B3 16,23 02.1.0005
    M10 17,5 21 11 3,5 16 36/B4 31,3 02.1.0006

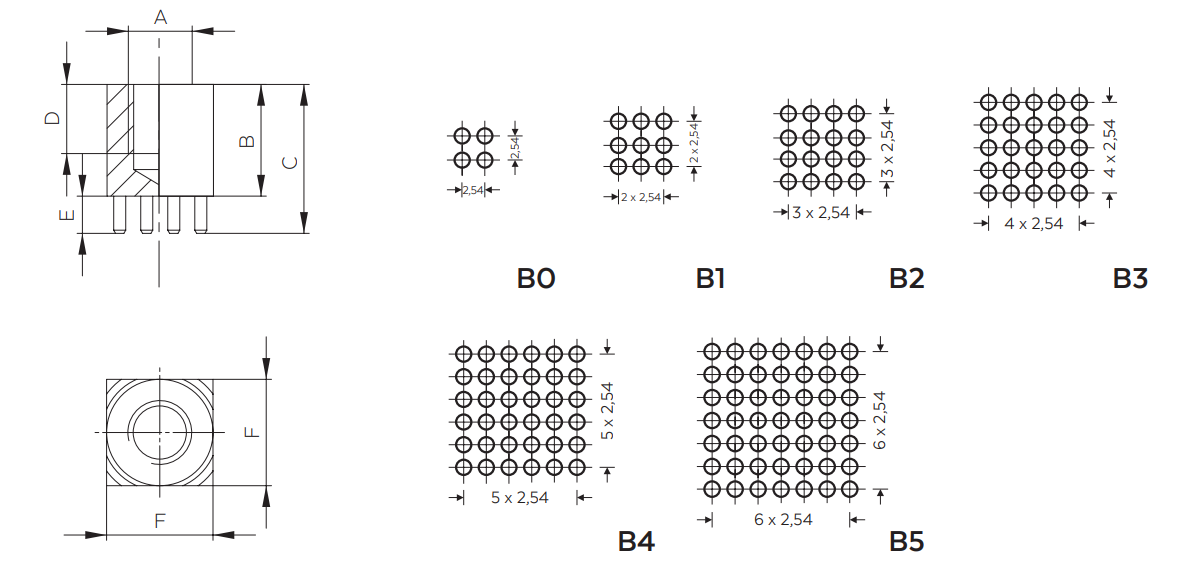

    Masszeichnung

    Maßangaben B-F in mm
