Power 2 Socket
Zweiteilig, Innengewinde
Unsere Produktreihen 09.4.00XX.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit.
PRODUKTSPEZIFIKATION
- Zum verpressen in Grundkörper
- UNC-Gewinde oder kundenspezifische Änderungen auf Anfrage
- Zur Befestigung von Kabelschuhen, Midi- oder Mega-Fuse und sonstiges auf Leiterplatte
- RoHS konform
Technische Daten
| A | B | C | D | E | F | Gewicht [in g] | Verwendung Grundkörper | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| M3 | 6,4 | 8,4 | 2 | Ø5,65 | 9 | 2,31 | 09.1.0001 | 09.4.0001 |
| M3 | 6,4 | 8,4 | 2 | Ø6,35 | 10 | 2,98 | 09.2.0001 | 09.4.0002 |
| M4 | 6,4 | 8,4 | 2 | Ø5,65 | 9 | 2,03 | 09.1.0001 | 09.4.0003 |
| M4 | 6,4 | 8,4 | 2 | Ø6,35 | 10 | 2,7 | 09.2.0001 | 09.4.0004 |
| M4 | 6,4 | 8,4 | 2 | Ø7,45 | 13 | 4,5 | 09.1.0002, 09.2.0002 | 09.4.0005 |
| M5 | 6,4 | 8,4 | 2 | Ø6,35 | 10 | 2,32 | 09.2.0001 | 09.4.0006 |
| M5 | 6,4 | 8,4 | 2 | Ø7,45 | 13 | 4,11 | 09.1.0002, 09.2.0002 | 09.4.0007 |
| M6 | 6,4 | 8,4 | 2 | Ø7,45 | 13 | 3,66 | 09.1.0002, 09.2.0002 | 09.4.0008 |
| M8 | 6,4 | 8,4 | 2 | Ø10,65 | 16 | 6,38 | 09.1.0003 | 09.4.0009 |
| M8 | 6,4 | 8,4 | 2 | Ø12,15 | 16 | 7,79 | 09.2.0003 | 09.4.0010 |
| M10 | 6,4 | 8,4 | 2 | Ø12,15 | 16 | 6,28 | 09.2.0003 | 09.4.0012 |

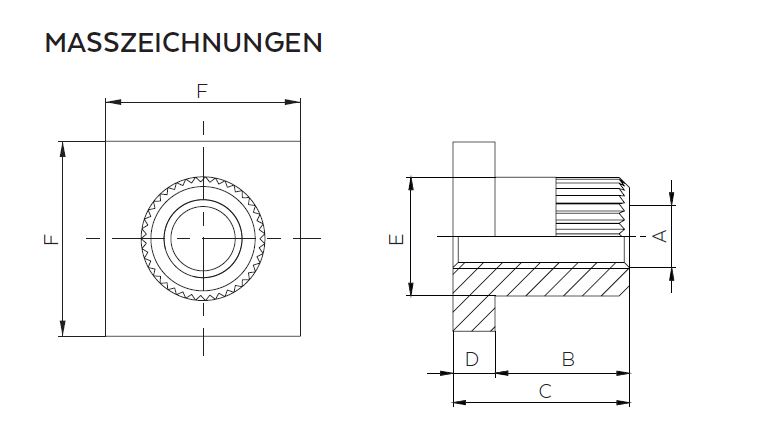

Masszeichnung
Maßangaben B-E in mm
