- Linearer Kraftverlauf für Nr. 305 und Nr. 307
- Große Kraft am Hubende für Nr. 311 (siehe Diagramm unten)
- Präzise Einstellung der Einpresstiefe über Mikrometer-Feineinstellung
- Führungen sind wartungsarm, verschleißarm und verdrehgesichert – damit ergibt sich ein präzises Arbeiten bei langer Lebensdauer
- Optimaler Festsitz und Formschluss durch Schwalbenschwanzführung am Schieber
- Schnell umrüstbar
- Genaue Fluchtung Stößel zu Tisch < 0,05 mm
- Höhenverstellung mittels Kurbel
- Passbohrungen H7 in Stößel und Pressentisch
Technische Daten
| Pressentyp | 307 |
|---|---|
| Nennkraft (kN) | 4 |
| Arbeitshub (A mm) | 0-54 |
| Ausladung (C mm) | 129 |
| Arbeitshöhe (F mm) | 50-410 |
| Stößelbohrung (Ø mm) | 10H7 |
| Drehwinkel | 4,8° |
| Max. Gewicht Oberwerkzeug (kg) | 1 |
| Gewicht (Ca. kg) | 41 |

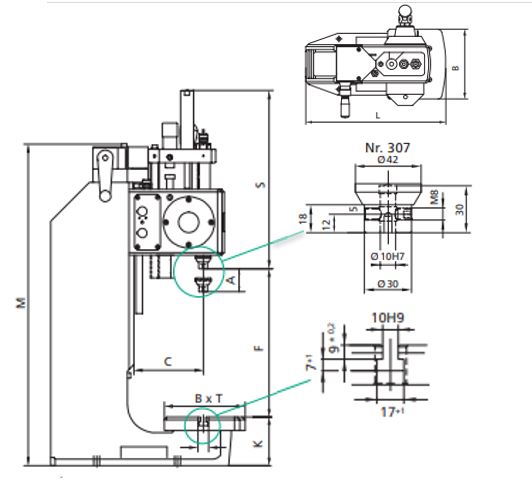

Masszeichnung
Sonderausführungen
- Vernickelte Ausführung gegen Aufpreis, Pressenständer, Gussteile und Tischplatte chemisch vernickelt, Stahlteile brüniert, Aluminiumteile eloxiert, geschliffene Bauteile blank
- Sonderlackierung RAL-Farben
- Sonder-Tischbohrungen und Sonder-Stößelbohrungen auf Anfrage
